Счетчик газа ультразвуковой СКАТ предназначен для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по СТБ 2262, а также других неагрессивных газов, применяемых в бытовых целях.
Область применения: на газопроводах жилых домов, объектов социального и культурно-бытового назначения.
Типоразмер: G10.

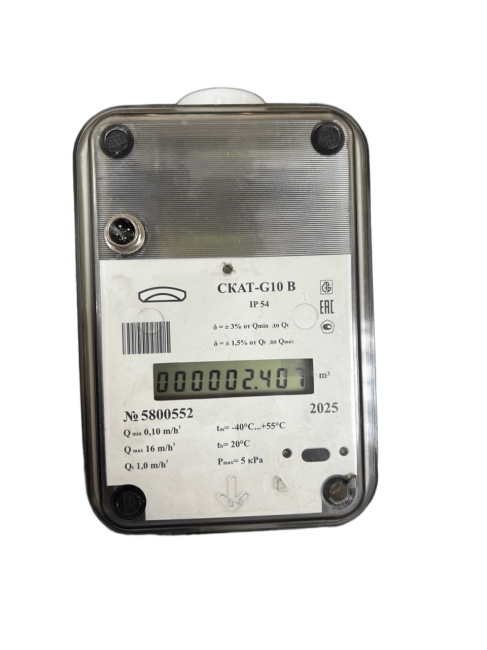

Счетчик газа ультразвуковой СКАТ G10 В (с цифровым выходом) основан на ультразвуковой технологии и уникальном алгоритме обработки сигнала. Благодаря чему он обеспечивает более высокую точность измерений в большем диапазоне температур, стабильную надежность во времени и длительный срок службы.
В счетчик встроен электронный модуль связи, который обеспечивает передачу данных посредством технологий LPWAN: LoRaWAN, NB-IoT, GSM, обеспечивая удаленный сбор показаний.
Счетчик приводит показания к стандартным условиям:
– по температуре, в зависимости от температуры газа (датчик температуры)
– по давлению в сети трубопровода (датчик давления или значение вводится оператором)
– по коэффициенту сжимаемости газа (значение вводится оператором)
Особенности счетчика:
– температурная коррекция на всем рабочем диапазоне температур -40 ⸰С…+55 ⸰С.
– Не восприимчивость к магнитным полям.
– Высокий класс защиты корпуса IP 54.
– Хранение суммарного расхода газа в памяти счетчика не менее 10 лет.
– Интервал времени между государственными поверками – 10 лет.
– До 10 лет автономной работы на встроенной литиевой батареи.
– Возможность смены элементов питания для платы модема без демонтажа счетчика.
– Система самодиагностики: контроль и индикация неисправностей, низкого заряда батареи и т.д.
– Установка счетчика: вертикально, горизонтально или под углом.
| Наименование | Исполнение |
| СКАТ-G10 х | |
| Максимальный расход (Qмакс), м3/ч, не менее | 16 |
| Минимальный расход (Qмин), м3/ч, не более | 0,1 |
| Переходный расход (Qt), м3/ч | 1 |
| Допускаемая потеря давления на счетчике при максимальном расходе (DРQмакс), Па, не более | 910 |
| Пределы допускаемой относительной погрешности счетчиков при нормальных условиях по ГОСТ 8.395 при выпуске из производства и после ремонта должны быть: | ± 3 % |
| – в диапазоне расходов Qмин ≤ Q < Qt; | ± 1,5 % |
| – в диапазоне расходов Qt ≤ Q ≤ Qмакс | |
| Напряжение источника питания, В | 3,6 |
| Емкость счетного механизма, м3 | 999999,999 |
| Температура газа и окружающей среды (температура эксплуатации | -40 ⸰С…+55 ⸰С |
| Габаритные размеры | 135 х 100 х 220 |
| (длина´ ширина ´ высота), мм, не более | |
| Срок службы, лет | 20 |
| Масса, кг, не более | 1,4 |
| Резьба на присоединительных | G11/4 |
| элементах, трубная по ГОСТ 6357 |
